Luogo di origine: |
Tengzhou Cina |
|
Marchio: |
Zhongyou |
|

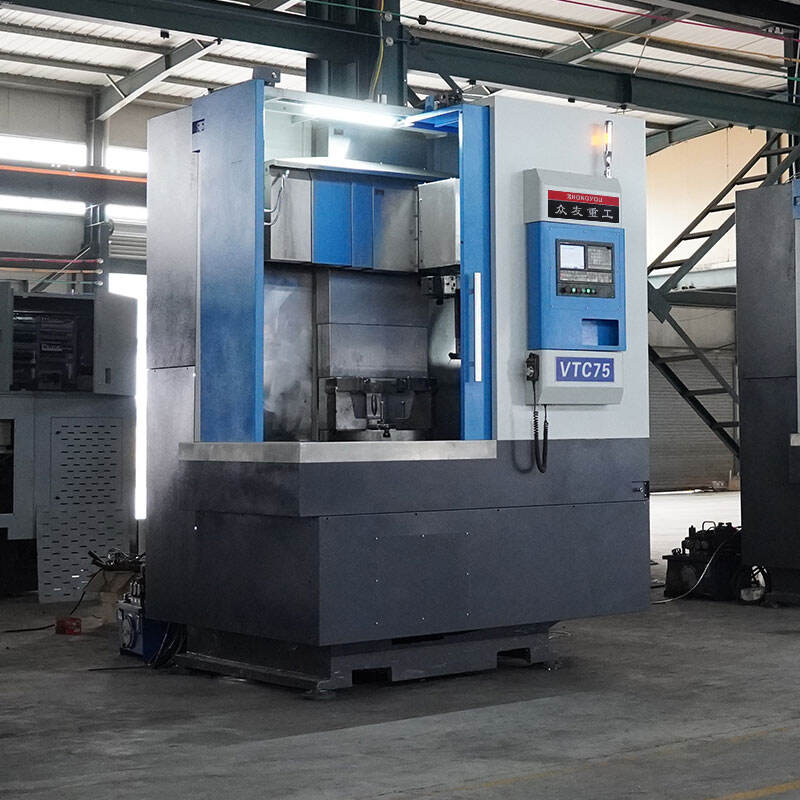

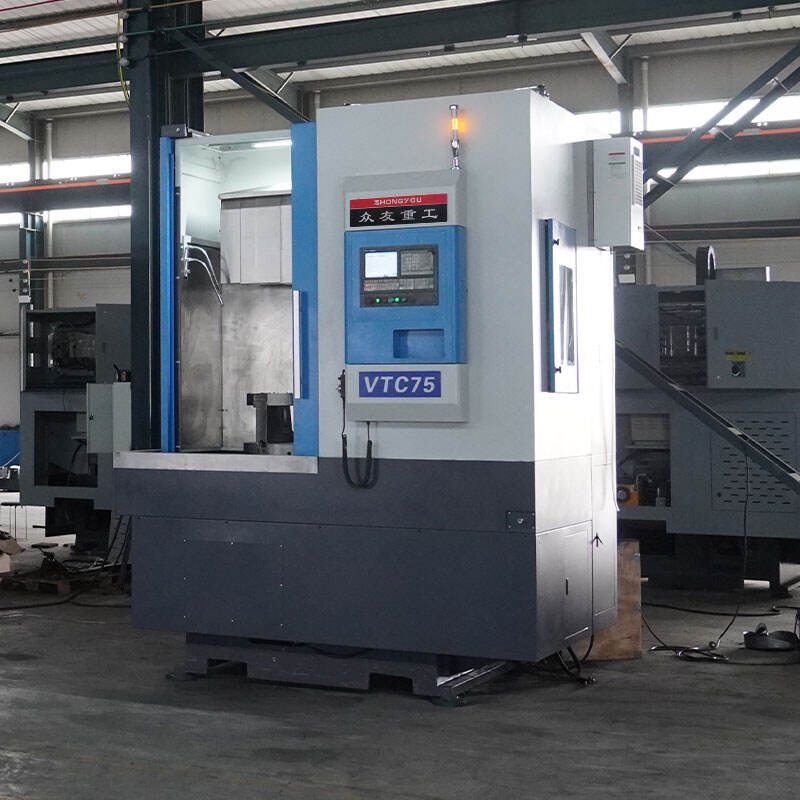

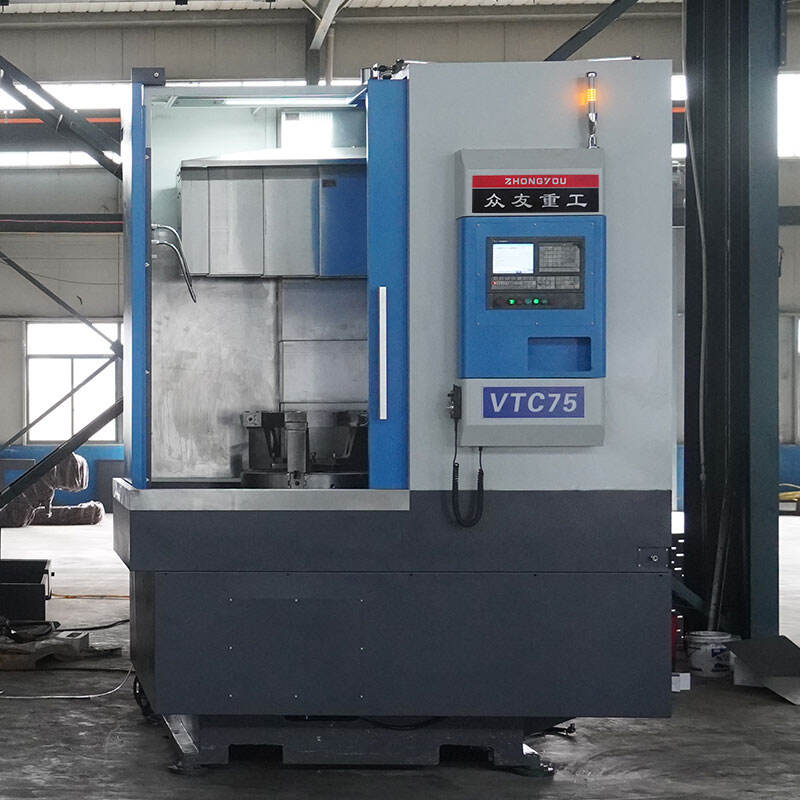

Numero di modello: |
VTC75 |
|
Certificazione: |
ISO CE |
|
Quantità minima di ordine: |
1 |
|
Dettagli dell'imballaggio: |
Il campione include una pressa idraulica e uno stampo. Vi preghiamo di contattarci per maggiori dettagli. |
|
Tempi di consegna: |
15-45 giorni |
|
Termini di pagamento: |
L/C D/P D/A T/T |
|
Capacità di fornitura: |
50 set/mq |
C'è un problema? Vi preghiamo di contattarci per servirvi!
Inchiesta

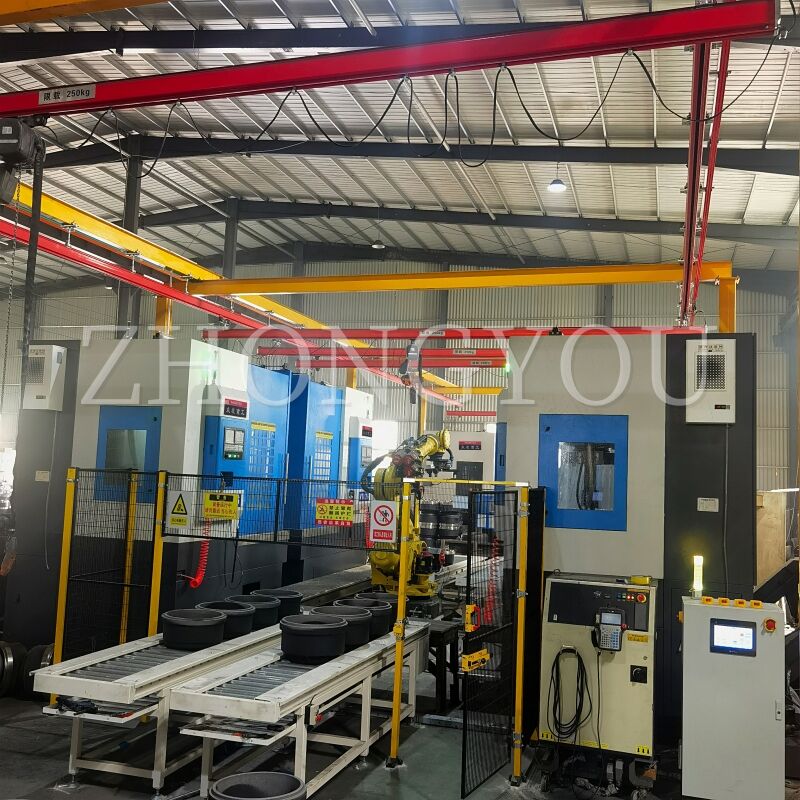

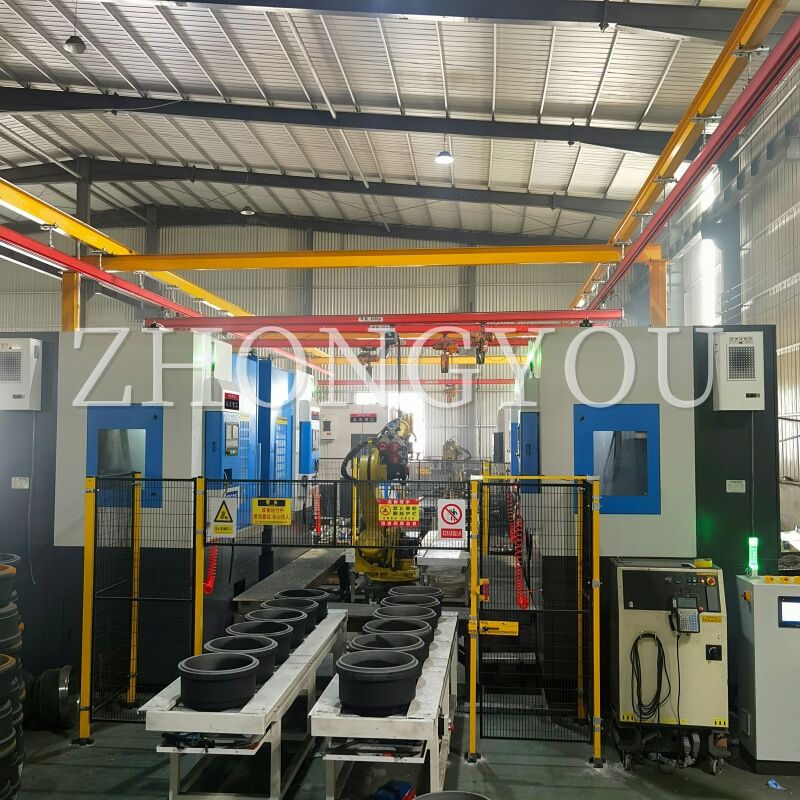

Produttore di tornio verticale CNC ZHONGYOU dalla Cina, siamo bravi a fornire ai clientiTornio verticale CNClinee di produzione automatizzatePer una produzione davvero ad alta efficienza. Progettiamo e produciamo torni verticali ad alta velocità e precisione per la tornitura di superfici cilindriche interne ed esterne, superfici coniche, superfici terminali, scanalature, ecc. di vari pezzi metallici. È possibile realizzare più processi di lavorazione impostando i programmi. I requisiti di precisione e rugosità della superficie lavorata possono essere garantiti controllando con precisione la traiettoria di movimento dell'utensile e i parametri di taglio.
| Parametri del tornio verticale | |||||
| Articolo | Specifica | Unità | VT45 | VT65 | VT75 |
| Capacità di lavorazione | Diametro massimo dell'oscillazione | mm | ∮560 | ∮650 | ∮750 |
| Diametro massimo di taglio | mm | ∮450 | ∮600 | ∮700 | |
| Mandrino | Tipo di faccia dell'estremità del mandrino | Pianura | Pianura | Pianura | |
| Velocità del mandrino | giri/min | 100-2000 | 100-1000 | 100-1000 | |
| Diametro esterno del mandrino | mm | 500 | 500 | 610 | |

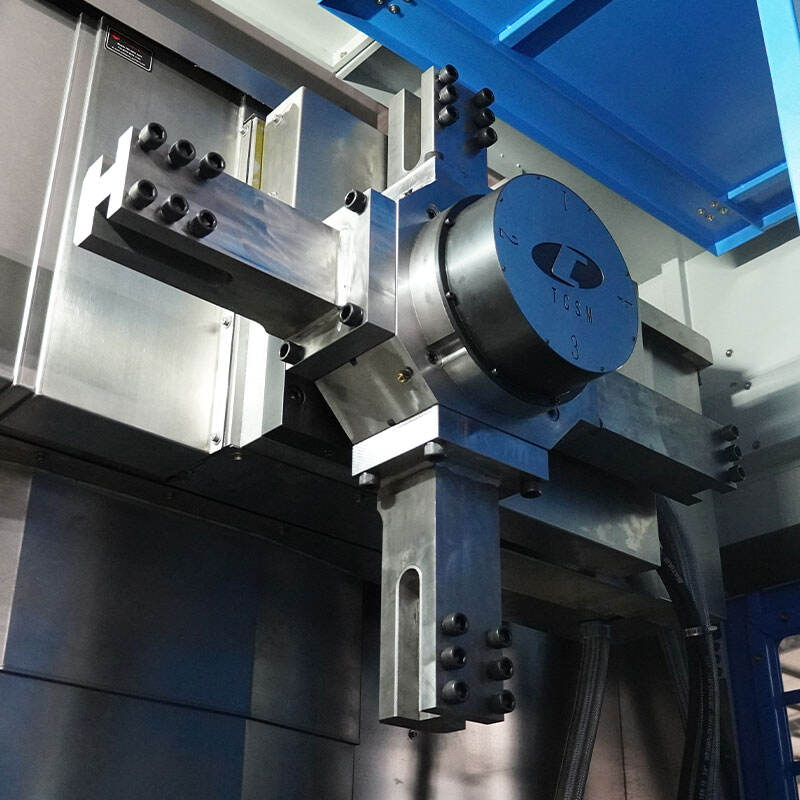

| Torretta portautensili | Capacità dello strumento | pc | Otto posizioni orizzontali | Otto posizioni orizzontali | Otto posizioni orizzontali |
| Viaggio | Corsa dell'asse X | mm | 400 | 420 | 700 |
| Corsa dell'asse Z | mm | 500 | 500 | 700 | |
| Unità idraulica | Capacità del serbatoio dell'olio | l | 40 | 40 | 40 |
| Motore idraulico | chilowatt | 2.2 | 2.2 | 2.2 | |
| Motore | Servomotore del mandrino | chilowatt | 15 | 18.5 | 22 |
| Precisione | Precisione di ripetizione | mm | ±0.008 | ±0.005 | ±0.005 |
| Precisione di posizionamento | mm | ±0.008 | ±0.008 | ±0.008 | |
| Dimensioni della macchina (LWH) | Lunghezza Larghezza Altezza | mm | 2200*2300*2600 | 2150*2210*2970 | 2700*2100*3200 |
| Peso (compresi gli accessori) | kg | 5000 | 7000 | 9500 | |
| Requisiti di alimentazione | Alimentazione elettrica | 3￠-CA 380 V 50 HZ±5% | |||
| La macchina è dotata di protezione dalle perdite e protezione dallo spegnimento | √ | ||||
| Indicatore dello stato di lavoro della macchina (luce a tre colori) | √ | ||||
| La macchina funziona stabilmente nelle seguenti condizioni | Temperatura ambiente 5～38° | ||||
| Umidità minima <85% | |||||
| Il rumore della macchina è conforme agli standard nazionali | √ | ||||
| Osservazioni | ☆L'apparecchiatura utilizza una protezione completamente chiusa; I dispositivi di protezione sono sicuri e affidabili e devono essere conformi ai regolamenti tecnici generali GB15760-1995 per la protezione di sicurezza delle macchine utensili per il taglio dei metalli. ☆Sono contrassegnate varie direzioni dei tubi idraulici, pneumatici e dell'acqua, insieme al campo di lavoro di vari strumenti e al tipo di mezzo. ☆Il diametro del mandrino idraulico e le posizioni della torretta portautensili possono essere selezionati in base alle esigenze di lavorazione. |
||||

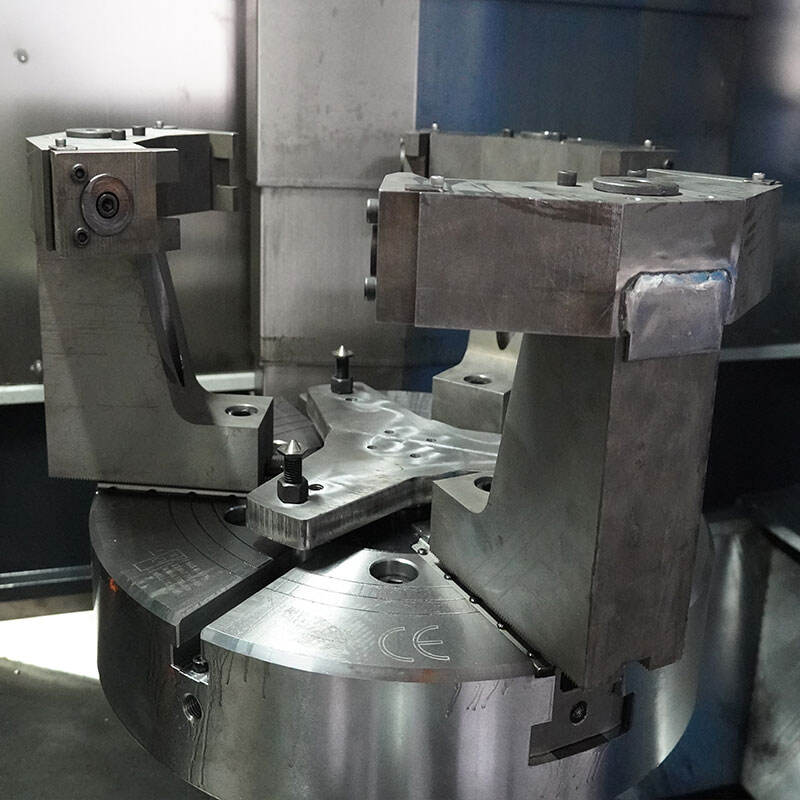

I torni verticali vengono utilizzati principalmente per la lavorazione di superfici cilindriche esterne, facce terminali, superfici coniche, fori cilindrici o fori conici di pezzi grandi, corti e pesanti. Possono inoltre essere dotate di dispositivi ausiliari per la filettatura, la tornitura sferica, la profilatura, la fresatura e la rettifica. La caratteristica principale dei torni verticali è che il mandrino è verticale, con il piano di lavoro posizionato su un piano orizzontale. Il pezzo viene bloccato su un grande piano di lavoro azionato dal movimento rotatorio del mandrino. Dato che il pezzo è montato su un piano di lavoro orizzontale, il bloccaggio è relativamente conveniente. La qualità del pezzo e le forze di taglio sono supportate dalle guide di rotazione tra il piano di lavoro e la base, riducendo il carico sul mandrino e sui cuscinetti, garantendo un funzionamento stabile e mantenendo la precisione della lavorazione per periodi prolungati.
Per ulteriori informazioni sui torni verticali CNC, contattateci.
