Vertikale CNC-Maschine VTC80

Herkunftsort:

 Tengzhou China

Markenname:

Zhongyou

Modellnummer:

VTC80

Zertifizierung:

CE ISO

Mindestbestellmenge:

1

Verpackungsdetails:

Das Muster umfasst eine hydraulische Presse und eine Form. Bitte kontaktieren Sie uns für weitere Details.

Lieferzeit:

15-45 Tage

Zahlungsbedingungen:

L/C D/P D/A T/T

Lieferfähigkeit:

50Set/m

Is there a problem? Please contact us to serve you!

Gibt es ein Problem? Bitte kontaktieren Sie uns, um Sie zu bedienen!

Anfrage

VTC80 vertical cnc machine (1).jpg

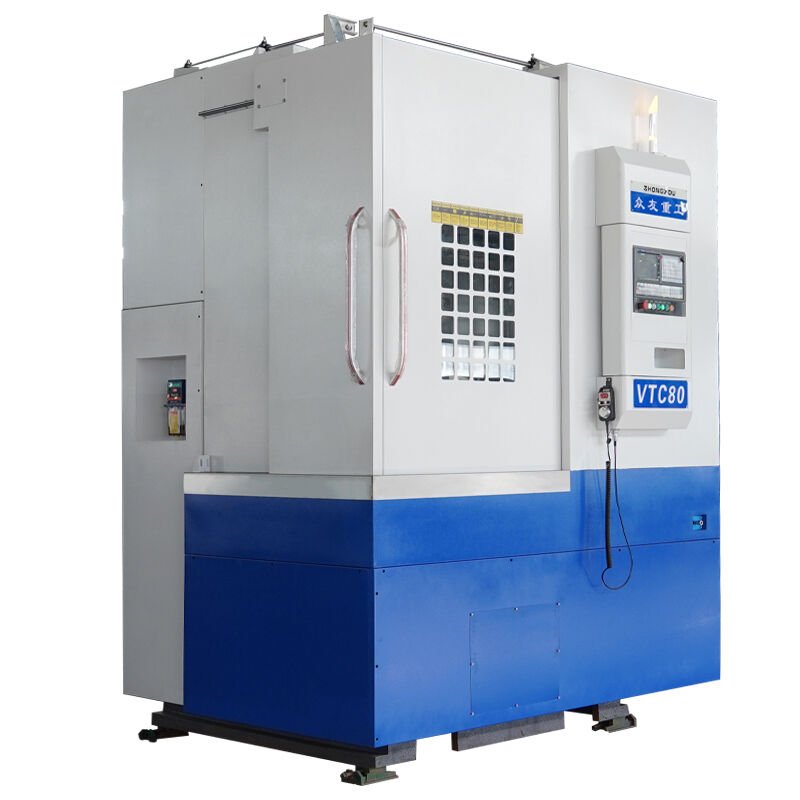

Die CNC-Vertikaldrehmaschine VTC80 ist eine hochpräzise CNC-Maschine zur Bearbeitung großer rotierender Körperteile, die hauptsächlich in der Serien- oder Einzelstückfertigung eingesetzt wird und in den Bereichen Automobil, Windkraft, Luft- und Raumfahrt, Formenbau und anderen Bereichen der Präzisionsteilebearbeitung einsetzbar ist.

Vertikale Drehmaschinenparameter
Artikel Spezifikation Einheit VT45 VT65 VT75
Bearbeitungskapazität Maximaler Schwingdurchmesser mm ∮560 ∮650 ∮750
Maximaler Schnittdurchmesser mm ∮450 ∮600 ∮700
Spindel Typ der Spindelendfläche Schmucklos Schmucklos Schmucklos
Spindelgeschwindigkeit U/min 100-2000 100-1000 100-1000
Spannfutter-Außendurchmesser mm 500 500 610
Werkzeugrevolver Werkzeugkapazität Stk Horizontale Acht-Position Horizontale Acht-Position Horizontale Acht-Position
Reisen X-Achsen-Reise mm 400 420 700
Z-Achsen-Reise mm 500 500 700
Hydraulikeinheit Fassungsvermögen des Öltanks L 40 40 40
Hydraulikmotor kw 2.2 2.2 2.2
Motor Spindel-Servomotor kw 15 18.5 22
Genauigkeit Wiederholungsgenauigkeit mm ±0.008 ±0.005 ±0.005
Positionierungsgenauigkeit mm ±0.008 ±0.008 ±0.008
Maschinenabmessungen (LWH) Länge Breite Höhe mm 2200*2300*2600 2150*2210*2970 2700*2100*3200
Gewicht (inkl. Zubehör) kg 5000 7000 9500
Leistungsanforderungen Stromversorgung 3¢-AC 380V 50HZ±5%
Die Maschine verfügt über einen Auslaufschutz und einen Ausschaltschutz √
Maschinenarbeitsstatusanzeige (dreifarbiges Licht) √
Die Maschine arbeitet unter den folgenden Bedingungen stabil Umgebungstemperatur 5~38°
Umgebungsfeuchtigkeit <85 %
Der Maschinenlärm entspricht den nationalen Standards √
Bemerkungen ☆Das Gerät verfügt über einen vollständig geschlossenen Schutz. Die Schutzvorrichtungen sind sicher und zuverlässig und sollten den allgemeinen technischen Vorschriften GB15760-1995 für den Sicherheitsschutz von Metallschneidemaschinen entsprechen.                                                                  ☆Verschiedene Hydraulik-, Pneumatik- und Wasserleitungsrichtungen sowie der Arbeitsbereich verschiedener Instrumente und der Mediumtyp sind gekennzeichnet.
☆Der Durchmesser des hydraulischen Spannfutters und die Positionen des Werkzeugrevolvers können entsprechend den Bearbeitungsanforderungen ausgewählt werden.

VTC75 CNC Vertical Turning Lathe (6).jpg

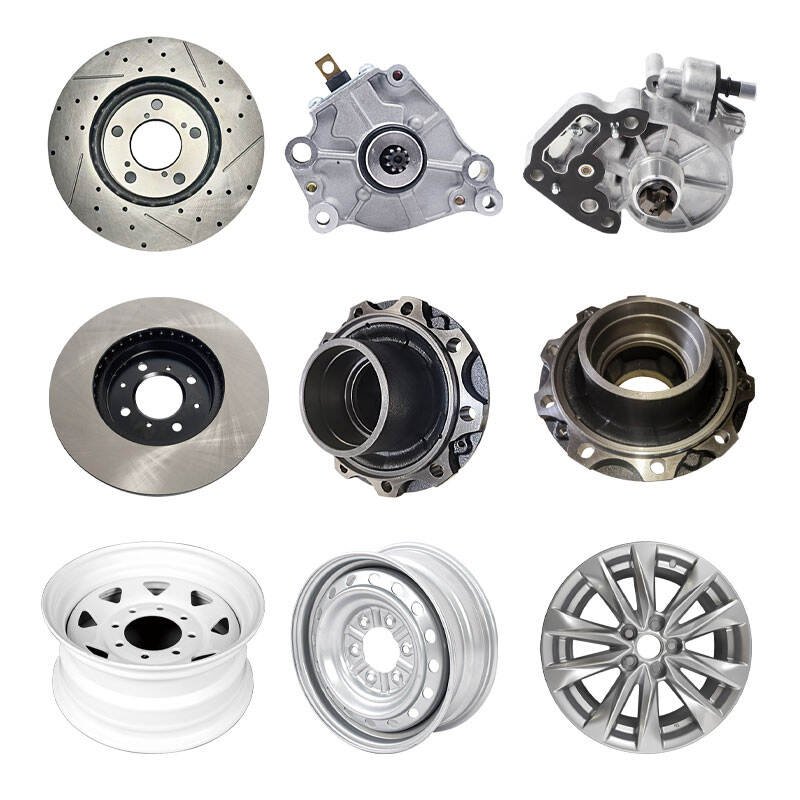

Herstellung von Automobilteilen Bearbeitung von Radnaben: Unterstützt das Grob- und Feindrehen von Radnaben aus Aluminiumlegierung, vollständige Innen- und Außenzylinderflächen, Endflächen, Nutenschneiden und andere Prozesse in einer Aufspannung. Bremssystem: Bearbeitung von Bremstrommeln, Schwungradschalen, Kupplungsdruckplatten usw., um den Anforderungen einer hochpräzisen Maßhaltigkeit gerecht zu werden. Getriebekomponenten: Geeignet für die effiziente Bearbeitung komplex geformter Teile wie Differentialgehäuse, Getriebegehäuse usw. Allgemeine mechanische Bearbeitung Scheibenteile: wie Flansche, Getrieberohlinge, Pumpenkörper usw. Durch die vertikale Klemmung wird das Verformungsproblem der horizontalen Bearbeitung vermieden. Kurze Wellenteile: wie Motorwellen, Getriebewellen usw., die die integrierte Bearbeitung von Stirnflächen, Außenrundungen und Keilnuten unterstützen. Szenario mit starkem Schnitt Einige Modelle sind mit verstärkten Spindeln und Werkzeughaltern mit acht Stationen ausgestattet, die einem großen Zerspanvolumen standhalten und sich für die Grobbearbeitung von Gussrohlingen eignen.

VTC80 vertical cnc machine (1).png

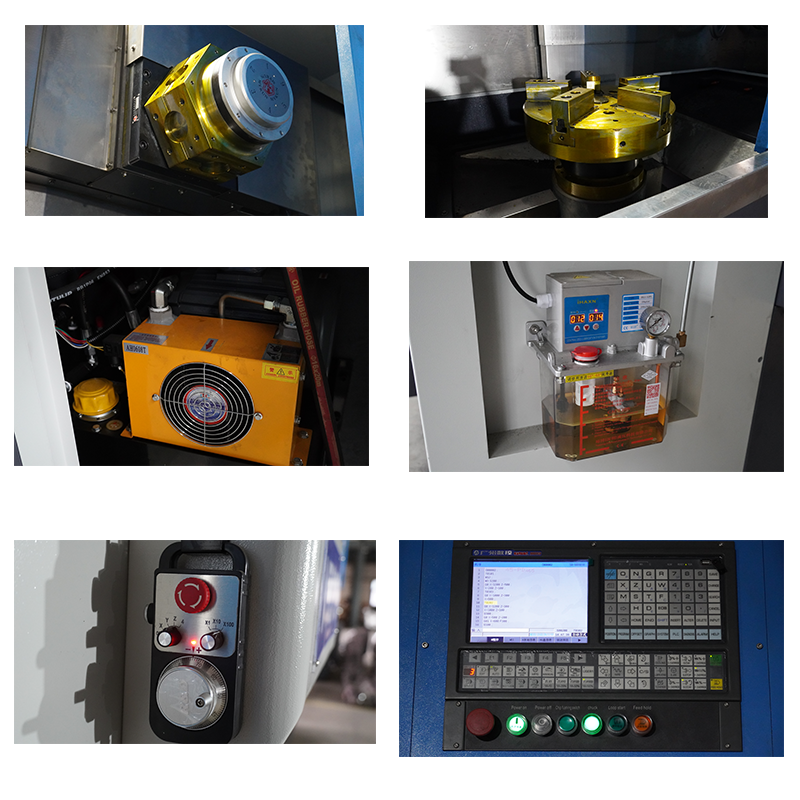

Die Hauptvorteile der CNC-Vertikaldrehmaschine VTC80 spiegeln sich in Automatisierung, Präzision und Effizienz wider: Hochpräzise Bearbeitung: Durch die Regelung und die thermische Kompensationsfunktion des CNC-Systems kann die Positionierungsgenauigkeit ±0,005 mm erreichen, und die Wiederholungspositionierungsgenauigkeit beträgt ±0,003 mm, was den Anforderungen der Oberflächenrauheit der Güteklasse IT6-IT7 entspricht. Multi-Prozess-Integration: Mit dem Power-Revolver oder der Y-Achse (Radialvorschub) kann die Verbundbearbeitung „Drehen-Fräsen-Bohren-Gewindeschneiden“ realisiert, die Anzahl der Spannzeiten reduziert und die Konsistenz der Teile verbessert werden. Hocheffiziente Produktion: Eilganggeschwindigkeit, automatischer Werkzeugwechsler und konstante Liniengeschwindigkeitsregelung (Spindelgeschwindigkeit passt sich automatisch an die Änderung des Werkstückdurchmessers an) verkürzen die Bearbeitungszeit eines einzelnen Stücks erheblich, was für die Massenproduktion geeignet ist. Intelligenter Betrieb: Unterstützt grafische Programmierung (z. B. ShopMill), adaptiven Vorschub (automatische Anpassung von Geschwindigkeit/Vorschub entsprechend der Schnittkraft), Selbstdiagnose von Fehlern (Echtzeitalarme und -aufforderungen) usw., wodurch die Betriebsschwelle gesenkt wird.


Wir bieten umfassende After-Sales-Services, einschließlich Installation, Inbetriebnahme und Betriebsschulung; Bereitstellung von Benutzerhandbüchern für hydraulische Pressen, um dem Benutzer das Erlernen der Bedienung und Wartung der hydraulischen Presse zu erleichtern.
Wir bieten einen kompletten Satz hydraulischer Pressenausrüstung und CNC-Vertikaldrehmaschinen mit vielen ausgereiften Designlösungen und erfolgreichen Kundenfällen. Wir können auch maßgeschneiderte Dienstleistungen anbieten, Formwerkzeuge und entsprechende Produktionslinienausrüstung bereitstellen und so unseren Kunden einen Service aus einer Hand bieten. Rufen Sie uns gerne für eine Beratung an. 丁庄_07.jpg丁庄_06.jpg丁庄_02.jpg
